UE5 PivotPainter2 設定方法 MAYA＆MAX使用

UE5での PivotPainter2の設定方法 MAYA & MAX両方使用

Megascan素材を使用して PivotPainter2 用に設定

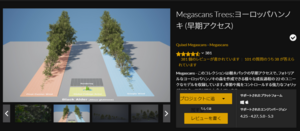

UEのBridgeから適当な植物をプロジェクトに追加




モデルの1つを右クリック⇒アセットアクション⇒エクスポート



MAYAにインポート
******_LOD0だけを階層から外して

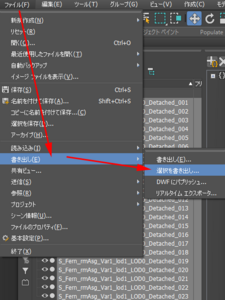

ファイル⇒選択を書き出しでMAXへ送信
（※後でLOD用に使うので
_LOD1と_LOD2のモデル以外は削除して別名保存）



3dsMAXを起動
UE5がインストールされているフォルダ内の

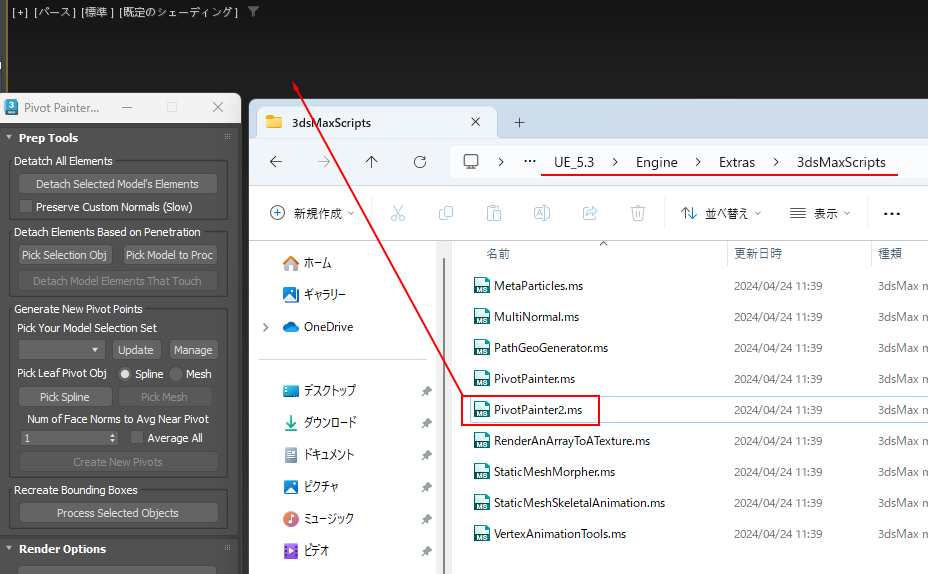

Engine⇒Extras⇒3dsMaxScriptsからPivotPainter2.msを選択して
ビューポートへドロップするとツールが起動する



******_LOD0をMAXへインポート
編集可能ポリゴンにして
Detach Selected Model'sElementsボタンを押して分離



モデルを選択してManageボタンで選択セットにして
Pick Your Model's Setで選択
次に板ポリゴンを作成⇒編集可能ポリゴンに変換して

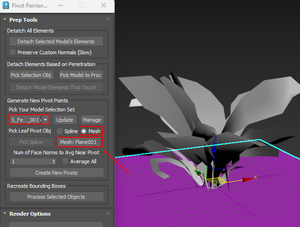

PickMeshボタンで板ポリをクリック



ポリゴン名が登録される



CreateNewPivotを押すとすべてのモデルのピボットが調整される
（葉の向きが赤矢印になっていればOK）



基点のみに影響ボタンで確認



すべて確認



最後にモデルを選択して

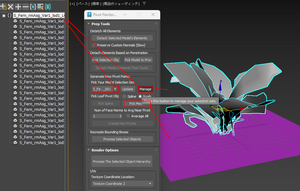

ProcessTheSelectedObjectHierarchyボタンで
基点情報や階層情報をテクスチャに書き出す



TGAファイルとEXRファイルが出力される



モデルもUV情報が追加されているので書き出し



MAYAに読み込み

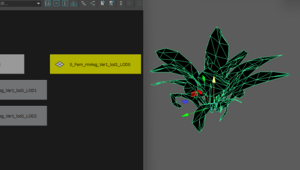

MAYAのUVセットエディターでUVセットが2つあることを確認




最初に保存しておいたLOD用のモデル（_LOD1とLOD2）もインポート
LOD1とLOD２のUVはLOD0にあわせてUV名を変更（UVChannel_1）して
2つ目のUVを追加して同じ名前（UVChannel_2）に変更
※古いMAYAではUVセットの最初はmap1になるので注意



_LOD0モデルのUVChannel_2を
LOD1モデルのUVChannel_2へコピーするので
両方モデルともUVチャンネル2を選択

LOD0モデル⇒LOD1モデルの順に選択して

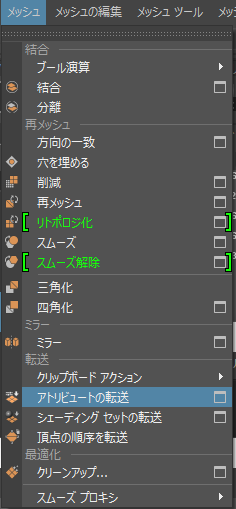

メッシュ⇒アトリビュートの転送□

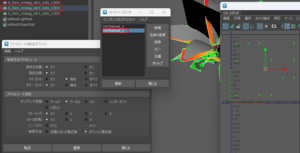

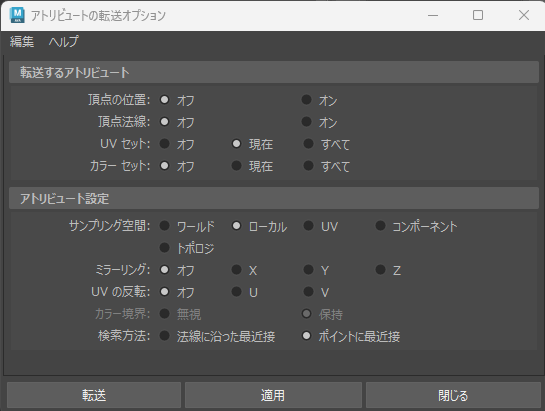

図のように設定して適用



LOD1のUVチャンネル2を確認

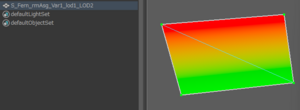

LOD2は板ポリゴンのビルボードなので今回は必要なし
（※モデルがある場合は
_LOD0モデルのUVChannel_2をLOD２モデルのUVChannel_2にもコピー）

_LOD0のモデルだけを選択してファイル⇒選択項目を書き出し



UEでFBXをインポート

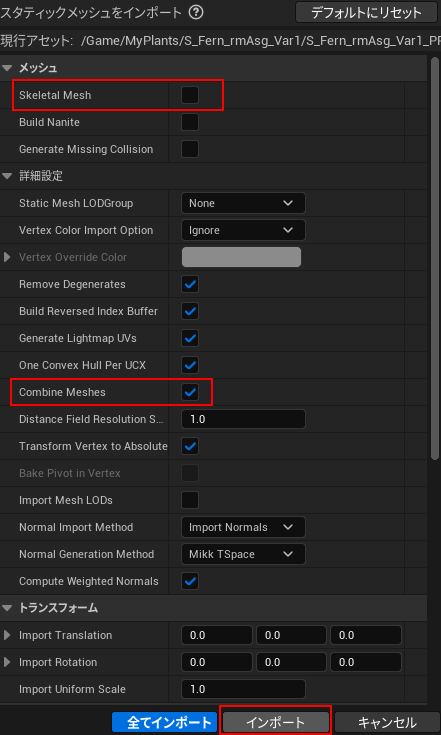

Skeltal Meshのチェックを外し
CombineMeshのチェックがOK



MAXから書き出した2枚のテクスチャもインポート
それぞれ赤枠部分に注意して変更保存





PivotPainter2のシェーダーはこちらの無料のものを使用



PivotPainter2のマテリアルインスタンスを複製、
リネームしてダブルクリック

※下記のMIを複製してリネーム


それぞれテクスチャを割り当てて入れ替える
（※ビルボード用テクスチャではないので注意）

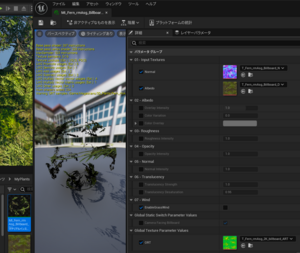

PivotPainter2用のテクスチャも割り当てる



全体のパラメタ調整

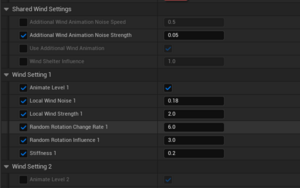

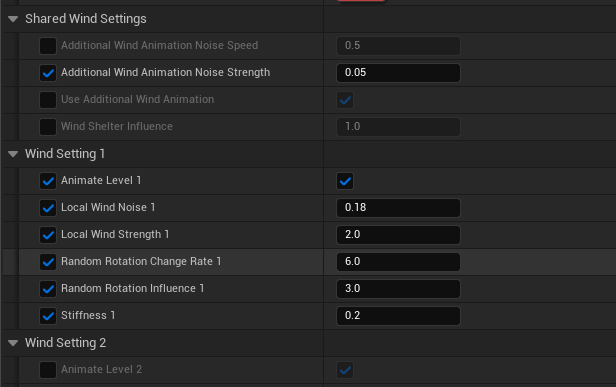

風の調整は階層がないのでWind1のみです



LODの設定をするためLOD1モデルを書き出し



LOD2も書き出し



LOD0をダブルクリックでひらき
LODレベル1をインポートからLOD1を読み込み



続けてLOD2もインポート

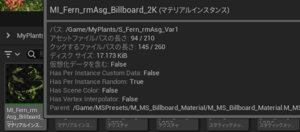

LOD２のマテリアルは元のメガスキャンのビルボードマテリアルを使用




LOD２のマテリアルが割り当てられていないので
ビルボード用マテリアルを割り当てて保存

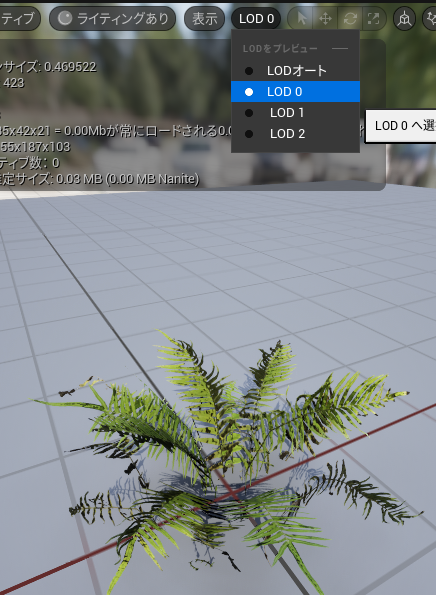

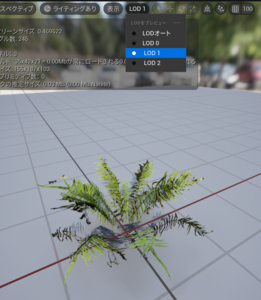

LODを切り替えて確認





LODピッカーでLOD１を選択して

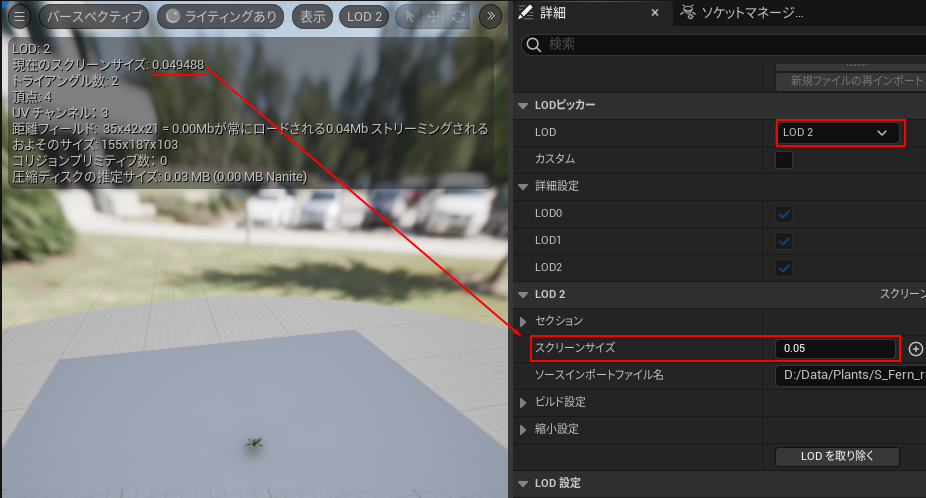

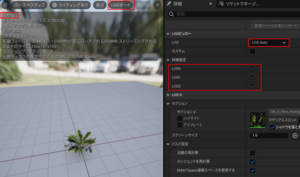

カメラをひきながらスクリーンサイズを設定



LOD２を選択して
カメラをひきながらスクリーンサイズを設定



Autoに戻してカメラを引いて切り替わっているか確認




モデルの設定が完了したのでレベルに配置

フォリッジモードにして
ブラシサイズや密度調整



配置スケールをランダムに調整



配置向きをランダムに調整



影がいらない場合は

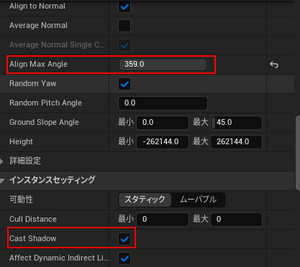

CastShadowを外したほうが軽い
（※今回はONNのまま）
コリジョンプリセットもNoCollisionのまま



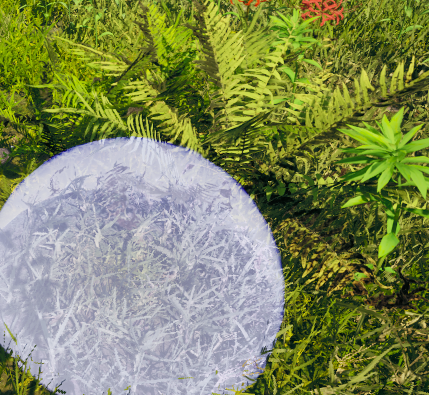

地面へペイント



こんな感じ



短い草なども同じようにPivotPainter2用に制作可能



TSR関連情報の参考

アニメーションでゴーストが出る場合は、
UE5.4からマテリアルオーバーライドにあるピクセルアニメーションがあるにチェックを入れると
【TSR + WPO】のゴーストを軽減できるので試してみると解決するかも。
